Przegląd kompensatorów przed postojem remontowym: Jak go zaplanować?

Postój remontowy daje ograniczone okno na wykonanie prac, od których może zależeć termin ponownego uruchomienia całej instalacji. To nie jest dobry moment na odkrywanie, że kluczowy kompensator wymaga wymiany, brakuje dokumentacji technicznej, a wykonanie nowego elementu potrwa dłużej niż zaplanowana przerwa produkcyjna.

Dlatego przegląd kompensatorów warto rozpocząć jeszcze podczas pracy instalacji. Można wówczas zaobserwować rzeczywiste przemieszczenia, drgania, odgłosy, nieszczelności i różnice temperatur. Po zatrzymaniu oraz bezpiecznym przygotowaniu instalacji przeprowadza się natomiast dokładniejszą kontrolę elementów, do których wcześniej nie było dostępu.

Takie dwuetapowe podejście pozwala nie tylko wykryć uszkodzenia, ale również ustalić ich prawdopodobną przyczynę. Ma to duże znaczenie, ponieważ wymiana samego kompensatora bez usunięcia problemu z podporami, punktami stałymi lub geometrią rurociągu może doprowadzić do ponownej awarii.

Dlaczego przegląd kompensatorów należy wykonać przed postojem remontowym?

Kompensatory tkaninowe, gumowe i stalowe są dobierane do konkretnych parametrów instalacji. Znaczenie mają między innymi temperatura, ciśnienie, rodzaj medium, kierunek i wielkość przemieszczeń, liczba cykli pracy oraz sposób prowadzenia rurociągu. W wielu przypadkach nie są to więc standardowe elementy dostępne bezpośrednio z magazynu, lecz konstrukcje wykonywane lub konfigurowane dla określonego węzła.

Rozpoczęcie kontroli z odpowiednim wyprzedzeniem pozwala zabezpieczyć czas potrzebny na:

wykonanie pomiarów geometrycznych na obiekcie,
ocenę stanu istniejącego kompensatora i elementów współpracujących,
przygotowanie projektu lub dokumentacji wykonawczej,
dobór materiałów odpornych na dane medium i warunki pracy,
produkcję części elastycznej albo całego kompensatora,
zaplanowanie montażu, rusztowań, transportu oraz sprzętu dźwigowego,
rezerwację specjalistycznej ekipy serwisowej,
zamówienie uszczelek, elementów mocujących i pozostałych części zamiennych.

Wczesna diagnostyka ogranicza również ryzyko kosztownych decyzji podejmowanych pod presją czasu. Jeżeli stan elementu jest znany przed postojem, można porównać warianty naprawy, regeneracji i wymiany, a następnie wybrać rozwiązanie uzasadnione technicznie oraz ekonomicznie.

Istotną zaletą kontroli prowadzonej przed wyłączeniem instalacji jest możliwość obserwacji kompensatora w rzeczywistych warunkach roboczych. Nieprawidłowe przemieszczenia, pulsacje, drgania, miejscowe przegrzewanie lub niewielkie nieszczelności mogą przestać być widoczne po schłodzeniu i rozprężeniu układu. Informacje zebrane podczas pracy należy więc zestawić z wynikami oględzin wykonanych po zatrzymaniu instalacji.

Dzięki temu postój remontowy nie rozpoczyna się od diagnozowania problemu, lecz od realizacji przygotowanego zakresu prac.

Jak określić zakres przeglądu kompensatorów w instalacji przemysłowej?

Zakres kontroli powinien wynikać z ryzyka, a nie z założenia, że każdy kompensator należy sprawdzać w identyczny sposób. Innej uwagi wymaga element pracujący na głównym kanale spalin, a innej kompensator zabudowany w pomocniczym odcinku instalacji o łagodnych parametrach roboczych.

Pierwszym krokiem jest przygotowanie kompletnej inwentaryzacji. Każdy kompensator powinien zostać jednoznacznie przypisany do numeru TAG, lokalizacji oraz dokumentacji technicznej. W zestawieniu warto uwzględnić:

typ i konstrukcję kompensatora,
rok montażu lub przybliżony czas eksploatacji,
temperaturę i ciśnienie robocze oraz projektowe,
rodzaj i właściwości przesyłanego medium,
kierunki oraz wartości zakładanych przemieszczeń,
liczbę uruchomień i zatrzymań instalacji,
wcześniejsze uszkodzenia, naprawy i wymiany,
wyniki poprzednich kontroli,
znaczenie elementu dla ciągłości procesu i bezpieczeństwa.

Na tej podstawie można utworzyć matrycę krytyczności. Najszerszy zakres badań należy przewidzieć dla kompensatorów, których awaria może zatrzymać instalację, spowodować niebezpieczny wyciek lub uszkodzić sąsiednie urządzenia.

Plan przeglądu powinien rozdzielać czynności wykonywane podczas pracy instalacji i po jej odstawieniu. W pierwszym etapie można przeprowadzić obserwację ruchów, pomiary geometryczne, ocenę drgań, kontrolę temperatury powierzchni oraz poszukiwanie widocznych objawów nieszczelności. Po wyłączeniu instalacji uzyskuje się dostęp do powierzchni wcześniej osłoniętych izolacją, połączeń kołnierzowych, kierownic przepływu i wnętrza kanału.

Metody badań należy dobierać do rodzaju kompensatora, materiału, dostępności powierzchni i spodziewanego mechanizmu uszkodzenia. Podstawą jest starannie wykonana kontrola wizualna. W uzasadnionych przypadkach zakres może zostać rozszerzony o badania penetracyjne, szczelności, termowizyjne, endoskopowe, pomiary grubości albo inne metody wskazane przez specjalistę. Nie każda technika NDT będzie równie skuteczna w przypadku cienkościennego, wielowarstwowego mieszka, dlatego program badań powinien zostać opracowany indywidualnie.

Które elementy kompensatorów wymagają szczegółowej kontroli technicznej?

Kontrola nie może ograniczać się wyłącznie do elastycznej części kompensatora. Na jego trwałość wpływają również kołnierze, ramy, kierownice przepływu, ograniczniki ruchu, mocowania oraz sposób prowadzenia całej instalacji.

Zakres oględzin trzeba dopasować do konstrukcji urządzenia. W ofercie Inbras znajdują się kompensatory tkaninowe, gumowe i stalowe, dlatego podczas planowania przeglądu należy uwzględnić różne mechanizmy ich zużywania.

Element elastyczny kompensatora stalowego. Kontroli podlegają fale mieszka, miejsca połączeń ze stalowymi króćcami, spoiny oraz obszary narażone na gromadzenie się wilgoci i zanieczyszczeń. Należy zwrócić uwagę na wżery, pęknięcia, otarcia, wgniecenia, nierównomierne odkształcenie i ślady nieprawidłowej pracy cyklicznej.
Część miękka kompensatora tkaninowego. Ocenia się stan warstwy gazoszczelnej, tkanin nośnych, izolacji i zewnętrznej osłony. Niepokojące są rozwarstwienia, przetarcia, przecięcia, miejscowe stwardnienie, przebarwienia termiczne, pęcherze oraz ślady oddziaływania kondensatu albo agresywnego chemicznie medium.

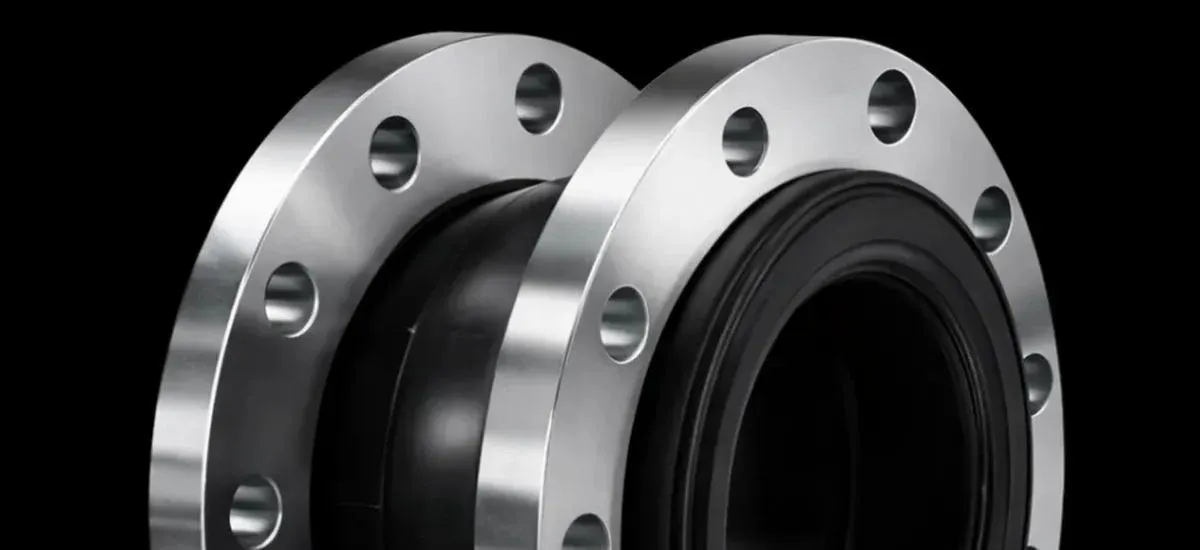

Mieszek kompensatora gumowego. Sprawdzenia wymagają pęknięcia powierzchniowe, wybrzuszenia, rozwarstwienia, utrata elastyczności i deformacje. Ocenia się również, czy zastosowany elastomer jest odpowiedni dla temperatury, ciśnienia i składu medium.
Kierownice przepływu i osłony wewnętrzne. Ich zadaniem jest ograniczenie oddziaływania strumienia medium, zanieczyszczeń lub cząstek ściernych na część elastyczną. Wytarcie, poluzowanie, deformacja albo nieprawidłowe ustawienie kierownicy może doprowadzić do szybkiego uszkodzenia nawet prawidłowo dobranego kompensatora.
Kołnierze, ramy i połączenia spawane. Należy szukać korozji, odkształceń, pęknięć, uszkodzeń przylgni i śladów nieszczelności. W przypadku konstrukcji przykręcanych sprawdza się także stan śrub, nakrętek, elementów dociskowych oraz uszczelek.
Cięgna, ograniczniki i przeguby. Elementy te muszą pracować swobodnie i zgodnie z projektem. Wygięte cięgno, zapieczony sworzeń lub nieprawidłowo ustawiony ogranicznik może zmienić sposób przenoszenia sił i doprowadzić do przeciążenia mieszka.
Podpory, prowadnice i punkty stałe rurociągu. Ich stan ma bezpośredni wpływ na pracę kompensatora. Zablokowana podpora ślizgowa, uszkodzony punkt stały lub niekontrolowane osiadanie konstrukcji mogą wymuszać przemieszczenia, do których element nie został zaprojektowany.

Dopiero wspólna ocena wszystkich tych obszarów pozwala ustalić, czy uszkodzenie jest skutkiem naturalnego zużycia, niewłaściwego doboru materiału, błędu montażowego czy nieprawidłowej pracy całego węzła kompensacyjnego.

Jak rozpoznać uszkodzenia i nieprawidłową pracę kompensatorów?

Pierwsze symptomy problemu często pojawiają się jeszcze przed wystąpieniem widocznej nieszczelności. Mogą być subtelne, dlatego warto porównywać aktualny stan elementu z dokumentacją fotograficzną, pomiarami początkowymi i raportami z wcześniejszych przeglądów.

Do objawów wymagających dokładniejszej diagnostyki należą:

niesymetryczne ściśnięcie lub rozciągnięcie kompensatora,
wygięcie osi albo przesunięcie względem sąsiednich odcinków,
skręcenie mieszka lub części miękkiej,
nietypowe drgania i pulsacje,
ocieranie elementu elastycznego o konstrukcję stalową,
miejscowe przegrzewanie powierzchni,
przebarwienia, osady lub wilgotne ślady w pobliżu połączeń,
dymienie, pylenie albo wydostawanie się medium,
wżery, pęknięcia i ślady korozji,
przetarcia, rozwarstwienia i utrata elastyczności materiału,
poluzowane śruby lub elementy dociskowe,
uszkodzenie kierownicy przepływu albo izolacji wewnętrznej.

W przypadku kompensatorów metalowych szczególnie niebezpieczne są niekontrolowane ruchy skrętne. Mieszki projektuje się do przejmowania określonych przemieszczeń osiowych, bocznych lub kątowych, natomiast torsja może znacznie skrócić ich trwałość. Jeżeli pojawia się skręcenie, należy sprawdzić nie tylko sam element, ale również układ podpór i geometrię rurociągu.

Termowizja może pomóc w wykrywaniu lokalnych anomalii cieplnych, uszkodzeń pakietu izolacyjnego i niektórych nieszczelności gorącego medium. Wynik badania trzeba jednak interpretować w kontekście konstrukcji kompensatora, warunków otoczenia i izolacji. Sama różnica temperatur nie przesądza jeszcze o rodzaju uszkodzenia.

Podobnie należy traktować korozję. Rdzawy nalot na grubej ramie stalowej ma inne znaczenie niż wżer na cienkościennym mieszku. O dalszym postępowaniu powinny decydować lokalizacja ubytku, jego głębokość, materiał, parametry pracy i możliwość wykonania wiarygodnej naprawy.

Najważniejsze jest rozróżnienie objawu od przyczyny. Jeżeli nowy kompensator zostanie zamontowany w instalacji z zablokowanymi podporami, błędnym rozstawem kołnierzy albo trwałym przesunięciem osi, jego żywotność może być znacznie krótsza od zakładanej.

Jak zaplanować naprawę, regenerację lub wymianę kompensatorów podczas postoju?

Decyzja o dalszym postępowaniu powinna wynikać z oceny technicznej, a nie wyłącznie z wieku kompensatora. Element używany od wielu lat może pozostawać sprawny, podczas gdy stosunkowo nowa konstrukcja może wymagać wymiany po przeciążeniu, przegrzaniu lub kontakcie z nieodpowiednim medium.

Naprawę można rozważyć, gdy uszkodzenie dotyczy elementów pomocniczych, ramy, osłony, kierownicy przepływu albo połączeń, a część elastyczna zachowała wymagane właściwości. Regeneracja kompensatora tkaninowego może natomiast polegać na wykonaniu nowej części miękkiej przy zachowaniu konstrukcji stalowej, pod warunkiem że jej stan i geometria na to pozwalają.

Wymiana całego kompensatora jest uzasadniona między innymi wtedy, gdy:

doszło do uszkodzenia zasadniczego elementu elastycznego,
występują rozległe pęknięcia lub głębokie wżery,
materiał utracił elastyczność albo szczelność,
kompensator został trwale zdeformowany,
konstrukcja nie odpowiada rzeczywistym parametrom pracy,
naprawa nie daje możliwości wiarygodnego przywrócenia wymaganej trwałości,
zmieniły się warunki procesu lub geometria instalacji.

Przed postojem należy przygotować kartę zadania obejmującą cały proces: od bezpiecznego odstawienia instalacji po odbiór końcowy. Powinna ona określać kolejność demontażu izolacji, wykonania rusztowań, zabezpieczenia miejsca pracy, podparcia rurociągu, demontażu starego elementu, przygotowania powierzchni, montażu, spawania lub skręcania połączeń oraz badań odbiorowych.

W przypadku kompensatorów wykonywanych na zamówienie duże znaczenie mają pomiary geometryczne przeprowadzone na obiekcie. Trzeba zweryfikować nie tylko nominalne wymiary z dokumentacji, lecz również rzeczywisty rozstaw przyłączy, przesunięcie osi, stan kołnierzy i pozycję instalacji w temperaturze montażowej.

Prace spawalnicze powinny być realizowane według właściwej technologii, z uwzględnieniem materiałów rurociągu i kompensatora. Należy wcześniej określić wymagania dotyczące kwalifikacji personelu, procedur spawalniczych, kontroli połączeń oraz ewentualnych prób szczelności.

Osobnego zaplanowania wymagają blokady transportowe i montażowe. Nie wolno usuwać ani modyfikować ich według ogólnego schematu. Sposób postępowania powinien wynikać z dokumentacji konkretnego kompensatora, instrukcji producenta oraz przyjętej kolejności stabilizowania rurociągu.

W harmonogramie trzeba również uwzględnić rezerwę na nieprzewidziane prace. Dopiero po odsłonięciu elementu może się okazać, że konieczna jest naprawa kołnierza, wymiana kierownicy, korekta podpory albo odtworzenie izolacji w większym zakresie niż początkowo zakładano.

Jak wykorzystać wyniki przeglądu do przygotowania harmonogramu prac remontowych?

Raport z kontroli powinien prowadzić do konkretnych decyzji wykonawczych. Sam opis uszkodzeń nie wystarczy, jeżeli nie określa ich znaczenia, zalecanego terminu działania i wpływu na możliwość dalszej eksploatacji.

Praktycznym rozwiązaniem jest przypisanie każdemu kompensatorowi jednej z kategorii:

Priorytet krytyczny. Element wymaga naprawy lub wymiany podczas najbliższego postoju. Dalsza praca bez interwencji wiąże się z niedopuszczalnym ryzykiem technicznym albo procesowym.
Priorytet podwyższony. Kompensator może pozostać w eksploatacji pod warunkiem wykonania określonych czynności, częstszej kontroli lub przygotowania części zamiennej.
Monitoring planowy. Stan elementu jest akceptowalny, lecz należy obserwować wskazane obszary i porównywać je podczas kolejnych kontroli.
Stan prawidłowy. Nie stwierdzono nieprawidłowości wymagających dodatkowych działań poza standardowym nadzorem.

Dla zadań zakwalifikowanych do realizacji trzeba następnie utworzyć pakiety robocze. Każdy z nich powinien obejmować zakres techniczny, odpowiedzialną ekipę, wymagane materiały, dokumentację, szacowany czas, punkty odbiorowe oraz zależności od innych branż.

Wymiana kompensatora często wymaga współpracy ekip odpowiedzialnych za rusztowania, izolację, konstrukcje stalowe, spawanie, badania NDT, transport i automatykę procesu. Nieuwzględnienie jednej z tych zależności może zatrzymać pracę mimo dostępności nowego elementu.

Warto również wskazać zadania znajdujące się na ścieżce krytycznej. Jeżeli montaż kompensatora warunkuje zamknięcie rurociągu, próbę szczelności, odtworzenie izolacji lub rozpoczęcie rozruchu, opóźnienie tego jednego działania może przesunąć termin zakończenia całego postoju.

W Inbras możemy wesprzeć przygotowanie takich prac poprzez pomiary geometryczne i geodezyjne, dobór oraz projektowanie kompensatorów, produkcję elementów tkaninowych, gumowych i stalowych, a także montaż, nadzór oraz serwis. Połączenie diagnostyki z zapleczem projektowym i wykonawczym ułatwia przejście od raportu z przeglądu do konkretnego planu naprawczego, bez rozdzielania odpowiedzialności między wiele nieskoordynowanych podmiotów.
