Uszczelnienia wielokrawędziowe

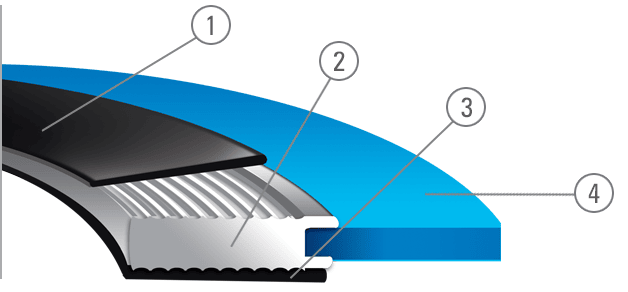

  1. Materiał uszczelniający
  2. Stalowy rdzeń
  3. Materiał uszczelniający
  4. Pierścień zewnętrzny centrujący

Uszczelki wielokrawędziowe wykonywane są ze stalowego rdzenia z powierzchnią koncentrycznie rowkowaną. Po obu stronach pierścienia nałożony jest materiał miękki (uszczelniający). Konstrukcja uszczelnień wielokrawędziowych sprawia, że mają one zastosowanie tam gdzie ma miejsce ryzyko wydmuchania uszczelnienia i występuje niewielki nacisk powierzchniowy. Znakomicie sprawują się w zakresie wysokich temperatur do 700ºC i ciśnień do 400 bar. Proponujemy uszczelnienia wielokrawędziowe z pierścieniem centrującym i bez pierścienia. Standardowo jako nakładki uszczelniające proponujemy grafit ekspandowany i PTFE.
